HALO-4B150

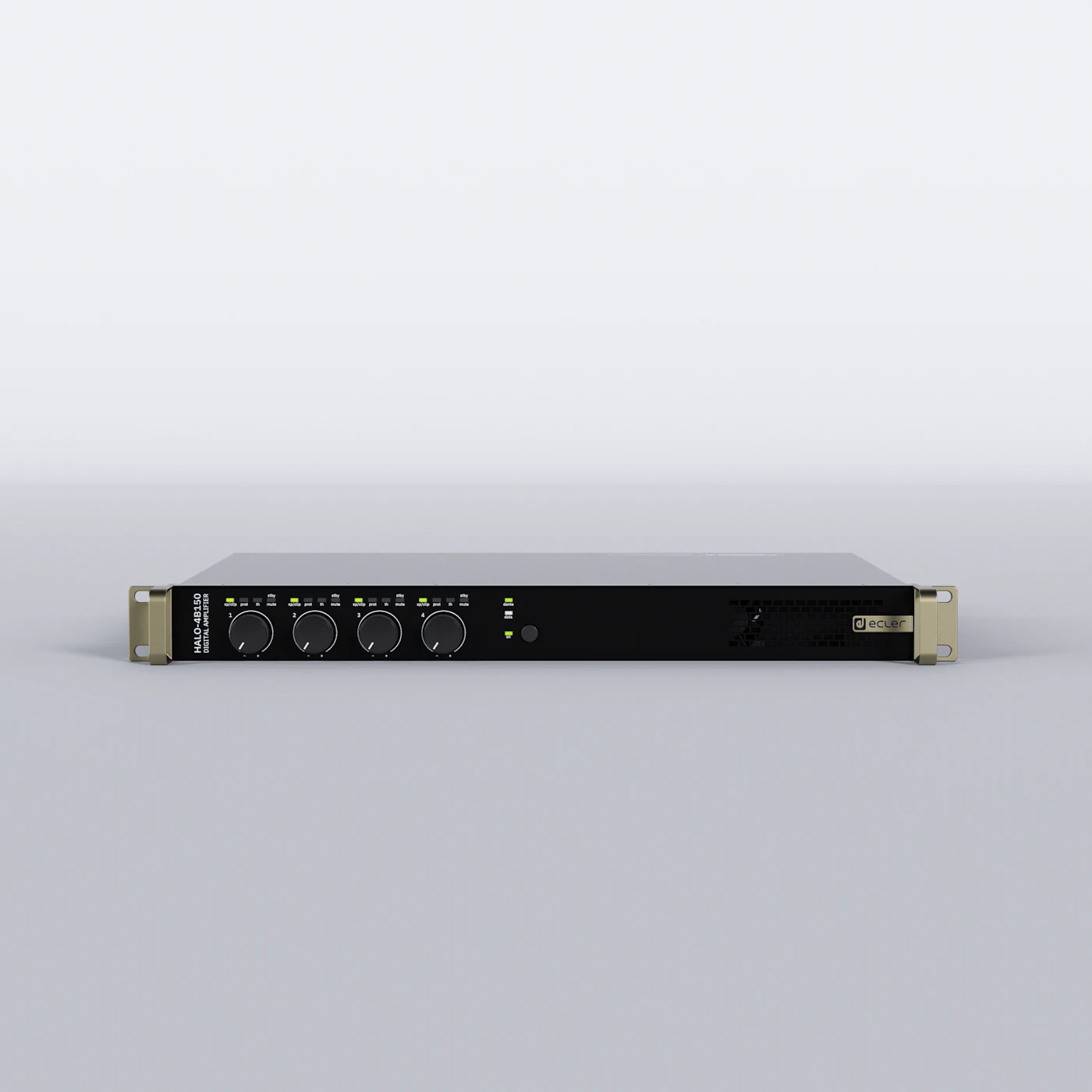

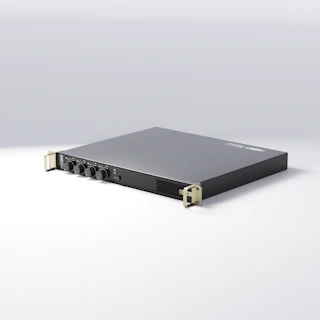

Name: Ecler HALO-4B150
Brand: Ecler
SKU: HALO-4B150

HALO-4B150 là amply Class D 4 kênh có DSP nối mạng, cho công suất 4 × 150 W ở chế độ trở kháng thấp tại 4 Ω hoặc 8 Ω. Bốn kênh đầu ra có thể đấu bridge để kéo các đường loa trở kháng cao 70 V hoặc 100 V. Thiết bị có 4 đầu vào analogue cân bằng, 4 đầu vào và đầu ra số Dante®/AES67, 2 đầu ra phụ trợ cân bằng và một ma trận số linh hoạt 4 × 6. DSP đầy đủ của thiết bị gồm cân bằng parametric đầu vào và đầu ra, cân bằng đồ họa đầu ra, crossover, delay, cùng các limiter peak và RMS cấu hình được. Ứng dụng web tích hợp cho phép cấu hình, điều khiển và giám sát amply một cách trực quan. Hai cổng Ethernet có chức năng switch tích hợp cho phép nối mạng kiểu daisy-chain và cung cấp quyền truy cập điều khiển, truyền tải âm thanh Dante®/AES67 và quản lý từ xa. HALO-4B150 cũng hỗ trợ các bảng điều khiển người dùng tùy biến và tích hợp với EclerCLOUD cùng dòng bảng điều khiển số PULSO.

Liên hệ báo giá →Tư vấn qua Zalo

Điểm nổi bật

014 đầu ra khuếch đại.

024 đầu ra Dante®/AES67 (2 flow) và 4 đầu vào Dante®/AES67 (2 flow).

034 đầu vào analogue.

042 đầu ra phụ trợ.

052 cổng Ethernet cho Dante®/ AES67 và quản lý điều khiển.

06Bộ phát nhạc MicroSD/SDHC.

07Ma trận nội bộ và xử lý tín hiệu.

08Ứng dụng web để cấu hình thiết bị.

09Điều khiển và lập lịch sự kiện để tự động hóa.

10Bảng điều khiển người dùng tùy biến.

11Ứng dụng điều khiển từ xa cho người dùng trên iOS/Android/Web.

12Chế độ tiêu thụ điện cực thấp.

13Tương thích với nền tảng giám sát & điều khiển từ xa EclerCLOUD.

Kênh

Số kênh ngõ ra: 4
Kiểu kết nối ngõ ra: 2-pin Euroblock. Pitch: 7,62 mm
Cấu hình ngõ ra: 4 Lo-Z connections, bridgeable for Hi-Z
Số kênh ngõ vào: 4
Kiểu kết nối ngõ vào: 3-pin Euroblock. Balanced. Pitch: 3,5 mm
Số ngõ vào kỹ thuật số: 4
Cấu hình ngõ vào: Digital matrix 4 in x 6 out

Ngõ ra phụ

Số ngõ ra phụ: 2
Kiểu kết nối ngõ ra phụ: 3-pin Euroblock. Balanced. Pitch: 3,5 mm

Ngõ ra kỹ thuật số

Số ngõ ra kỹ thuật số: 4
Kiểu kết nối ngõ ra kỹ thuật số: Ethernet, managed via Dante®/AES67 Controller

Công suất ngõ ra - tất cả kênh hoạt động @1kHz @CF9dB @ 1%THD

Công suất ngõ ra tối đa @ 8Ω: 150 W
Công suất ngõ ra tối đa @ 4Ω: 150 W
Công suất ngõ ra tối đa @ 8Ω chế độ bridge: 300 W
Công suất ngõ ra tối đa @ 100V chế độ bridge: 280 W
Công suất ngõ ra tối đa @ 70V chế độ bridge: 300 W

Công suất ngõ ra - một kênh hoạt động @1kHz @CF9dB @ 1%THD

Công suất ngõ ra tối đa @ 8Ω: 150 W
Công suất ngõ ra tối đa @ 4Ω: 150 W
Công suất ngõ ra tối đa @ 8Ω chế độ bridge: 300 W
Công suất ngõ ra tối đa @ 100V chế độ bridge: 280 W
Công suất ngõ ra tối đa @ 70V chế độ bridge: 300 W

Công suất ngõ ra - tất cả kênh hoạt động @ 1%THD

Công suất ngõ ra tối đa @ 8Ω: 150 W
Công suất ngõ ra tối đa @ 4Ω: 150 W
Công suất ngõ ra tối đa @ 8Ω chế độ bridge: 300 W
Công suất ngõ ra tối đa @ 100V chế độ bridge: 280 W
Công suất ngõ ra tối đa @ 70V chế độ bridge: 300 W

Công suất ngõ ra - một kênh hoạt động

Công suất ngõ ra tối đa @ 8Ω: 150 W
Công suất ngõ ra tối đa @ 4Ω: 150 W
Công suất ngõ ra tối đa @ 8Ω chế độ bridge: 300 W
Công suất ngõ ra tối đa @ 100V chế độ bridge: 280 W
Công suất ngõ ra tối đa @ 70V chế độ bridge: 300 W

Tín hiệu

Độ lợi điện áp: 28 to 40 dBV 30,2 to 42,2 dBu
Độ nhạy ngõ vào: 0dBV to +12dBV
Trở kháng ngõ vào: >5kΩ Single Ended >10kΩ Differential Pair
Mức ngõ vào tối đa: +18 dBV +20,2 dBu
Đáp tuyến tần số: 20Hz - 25kHz
THD + Nhiễu: < 0,1 % 0,03 Typical @ 1kHz, from 0,1W to Full Power
SNR: >85 dB
Xuyên âm: >80 dB
CMRR: >65 dB Typical
Hệ số tắt dần: >500 @ 8Ω, from 20Hz to 1kHz

Điện

Nguồn cấp: Universal, regulated SMPS with PFC
Yêu cầu nguồn AC: 100-240 V @ 50-60Hz (±10%)
Hiệu chỉnh hệ số công suất (PFC): > 0,8 (Total Output Power > 150W)
Cổng nguồn AC: IEC C14 inlet

Công suất tiêu thụ

Công suất tiêu thụ (1/8 công suất, @ 4Ω tất cả kênh hoạt động): 126 W 178 VA
Công suất tiêu thụ (không tải): 27 W 61 VA
Công suất tiêu thụ (chế độ chờ/ngủ): 12 W 33 VA

Công suất tiêu thụ & toả nhiệt @230VAC - 1/4 công suất, @ 4Ω (tất cả kênh hoạt động)

Công suất: 218 W 272 VA
Dòng tiêu thụ: 1,2 Arms
Tổn hao nhiệt: 232 BTU/h 59 kcal/h

Công suất tiêu thụ & toả nhiệt @230VAC - 1/8 công suất, @ 4Ω (tất cả kênh hoạt động)

Công suất: 126 W 178 VA
Dòng tiêu thụ: 0,8 Arms
Tổn hao nhiệt: 174 BTU/h 44 kcal/h

Công suất tiêu thụ & toả nhiệt @230VAC - không tải

Công suất: 27 W 61 VA
Dòng tiêu thụ: 0,27 Arms
Tổn hao nhiệt: 92 BTU/h 23 kcal/h

Công suất tiêu thụ & toả nhiệt @230VAC - chế độ chờ/ngủ

Công suất: 12 W 32 VA
Dòng tiêu thụ: 0,14 Arms
Tổn hao nhiệt: 41 BTU/h 10 kcal/h

Công suất tiêu thụ & toả nhiệt @120VAC - 1/4 công suất, @ 4Ω (tất cả kênh hoạt động)

Công suất: 220 W 236 VA
Dòng tiêu thụ: 1,9 Arms
Tổn hao nhiệt: 239 BTU/h 60 kcal/h

Công suất tiêu thụ & toả nhiệt @120VAC - 1/8 công suất, @ 4Ω (tất cả kênh hoạt động)

Công suất: 126 W 144 VA
Dòng tiêu thụ: 1,2 Arms
Tổn hao nhiệt: 174 BTU/h 44 kcal/h

Công suất tiêu thụ & toả nhiệt @120VAC - không tải

Công suất: 26 W 48 VA
Dòng tiêu thụ: 0,2 Arms
Tổn hao nhiệt: 89 BTU/h 22 kcal/h

Công suất tiêu thụ & toả nhiệt @120VAC - chế độ chờ/ngủ

Công suất: 12 W 24 VA
Dòng tiêu thụ: 0,2 Arms
Tổn hao nhiệt: 41 BTU/h 10 kcal/h

Công nghệ

Công nghệ khuếch đại: Class D
Tiết kiệm năng lượng: Auto standby function programmable per channel Sleep Mode function selectable
Hiệu suất: 68% (1/4 POWER, @ 4Ω, 230VAC IN)
Làm mát: Fan
Độ ồn quạt tối đa: 49 dBA (Maximum acoustical noise @1m)

DSP

Bộ chuyển đổi AD: 32 Bit @ 48 kHz - AKM 111 dB Dynamic Range, -103 dB THD+N
Bộ chuyển đổi DA: 32 Bit @ 48 kHz - AKM 115 dB Dynamic Range, -107 dB THD+N
Bộ chuyển đổi tần số lấy mẫu: 48 kHz
Độ chính xác xử lý nội bộ: 32 / 64 bit floating point
Độ trễ: 5,6 ms
Bộ nhớ/Preset: 20 presets
Delay: Up to 1s at outputs
Equalizer: Graphic EQ - 8 bands at Outputs Parametric EQ - 12 bands both Inputs and Outputs
Phân tần: With Parametric EQ
Limiter: Output Peak and RMS Limiter, configurable by user
Xử lý ngõ vào: PEQ
Xử lý ngõ ra: PEQ, GEQ, Delay, Limiters

Bảo vệ

Bảo vệ DC: Yes
Bảo vệ HF: Yes
Bảo vệ ngắn mạch: Yes
Limiter chống clip: Yes
Limiter dài hạn: Yes
Bảo vệ quá nhiệt: Yes

Kết nối điều khiển từ xa

BẬT / TẮT: No
GPI: x4 GPIs (0-12V)
MUTE ngoài: Yes, contact

Điều khiển tại chỗ

Bộ suy giảm: Programmable Front panel knobs
Cài đặt chế độ ngõ ra: Output mode selection per channel in Lo-Z modes: 4Ω, 8Ω. Output mode selection per pair of channels in Hi-Z modes (bridge): 100V, 70V, 8Ω BR
Chế độ RUN/SLEEP: Yes, front panel push-button
Bật/tắt nguồn: Yes, back panel switch

Cài đặt

Bộ lọc: 20/35/50/70 Hz, high pass filter selectable per output Fixed 15Hz 3rd order Butterworth
Cài đặt ngõ ra: Lo - Z 4Ω / 8Ω configurable each channel Hi - Z 8Ω / 70V / 100V configurable bridged pair
Gain: 28 to 40 dBV 30,2 to 42,2 dBu
Chức năng tự động vào chế độ chờ: Yes, configurable by user
Ngưỡng tự động vào chế độ chờ: -30dB to -80dB in -10dB steps
Thời gian tự động vào chế độ chờ: 30s to 1h, configurable via steps
Bật/tắt nguồn: Yes, front panel switch

Kết nối

Ethernet: Ethernet Base-Tx 10/100/1000Mb Auto X-Over 2 Ports Ethernet Switch capability
Giao thức DANTE: Dante/AES67 4x Tx / 4x Rx channels (2/2 flows)
Lập trình và điều khiển: Embedded web application

Giám sát

Có tín hiệu: SP/CLIP LED (Green - Orange - Red) per channel
Clip: SP/CLIP LED (Green - Orange - Red) per channel
Bảo vệ: PROT LED (Red) per channel
Chế độ chờ / Mute: MUTE / STBY LED (Red, Orange) per channel
Nhiệt: THERMAL LED (Orange) per channel
Dante: DANTE LED (Green / red) per unit
Dữ liệu: DATA LED (White) per unit
Bật: ON LED (Green) per unit

Bộ xử lý kỹ thuật số

Bộ xử lý: Quad core 64bits 1,5GHz

Bộ chuyển đổi âm thanh

Tần số lấy mẫu: 48 kHz
Độ phân giải: 24 bit
Dải động: 111 dB

Đồng hồ thời gian thực

Thời gian lưu giờ: 30 days
Độ chính xác: 1 minutes/month

Bộ nhớ lưu trữ

Micro SD: SDXC
Dung lượng: Up to 2TB
Hệ thống tệp: FAT16, FAT 32, VFAT (read/write) NTFS (read) Multi-partition up to 1"
Tệp âm thanh phát được: mp3, ogg, WAV, FLAC, AIFF
Phân tích tệp: 65354 playable folders 65354 playable folders within each folder 65354 playable files within each folder
Cấp thư mục: Up to 8 containing the root directory
Sắp xếp: UNICODE, in alphabetical order Up to 100 folders / files by folder Folders/files over 100 sorted in the FAT order

Vật lý

Nhiệt độ hoạt động: Min.: 0 °C / 32 °F Max.: 50 °C / 122 °F Performance may be reduced above 40 °C / 104 °F
Độ ẩm hoạt động: 5 - 85% RH, non-condensing
Nhiệt độ bảo quản: Min.: -10 °C / 14 °F Max.: 50 °C / 122 °F
Độ ẩm bảo quản: 5 - 85% RH, non-condensing
Tuỳ chọn lắp đặt: Rack 19" installation & desktop
Phụ kiện kèm theo: Schuko AC cable, Euroblock Connectors (inputs /outputs), Desktop feet, rack 19" installation hardware
Phụ kiện tuỳ chọn: Compatible with Ecler PULSO Series
Kích thước: Handles incl.: 482.5 x 44 x 405,6 mm. / 19 x 1.73 x 15.97 in. (WxHxD) Handles excl.: 482.5 x 44 x 372 mm. / 19 x 1.73 x 14.65 in. (WxHxD)
Khối lượng: 5.2 kg / 11.46 lb.
Kích thước đóng gói: 583 x 75 x 580 mm / 22.95 x 2.95 x 22.83 in. (WxHxD)
Khối lượng đóng gói: 7.75 Kg / 17.09 lb.
