Dự án này cho thấy loa ngoài trời và bộ xử lý DSP của Ecler đã được lựa chọn như thế nào cho một trong những loại địa điểm khắt khe nhất đối với hệ thống âm thanh: một trường đua thể thao tốc độ tự nhiên, ngoài trời.
Địa điểm: một khán đài vòng cung tạc ra cho autocross
CROSS Arena Přerov, còn được gọi là Přerov Gorge hay Valley of the Mammoths (Thung lũng Voi ma mút), là một trong những trường đua autocross tự nhiên nổi tiếng nhất của Cộng hòa Séc. Nơi đây thường xuyên tổ chức các chặng của giải FIA European Autocross Championship và nổi tiếng với địa hình khắc nghiệt, bao gồm độ chênh cao khoảng 42 mét và cú nhảy Mamut đặc trưng.

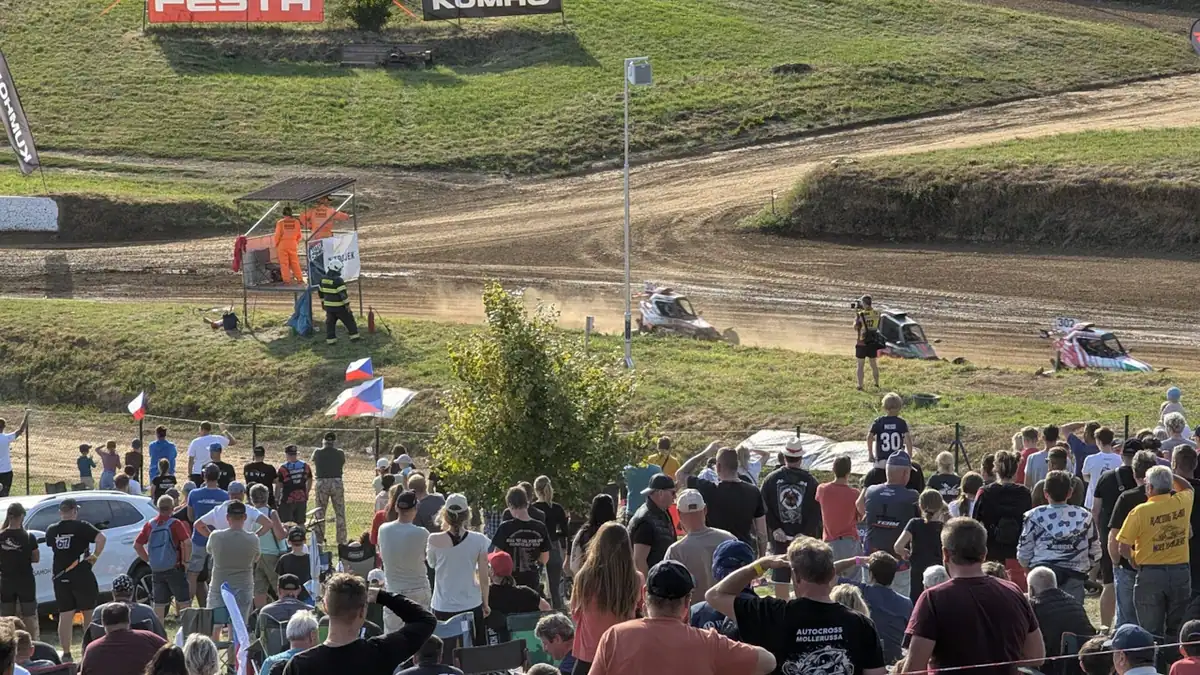

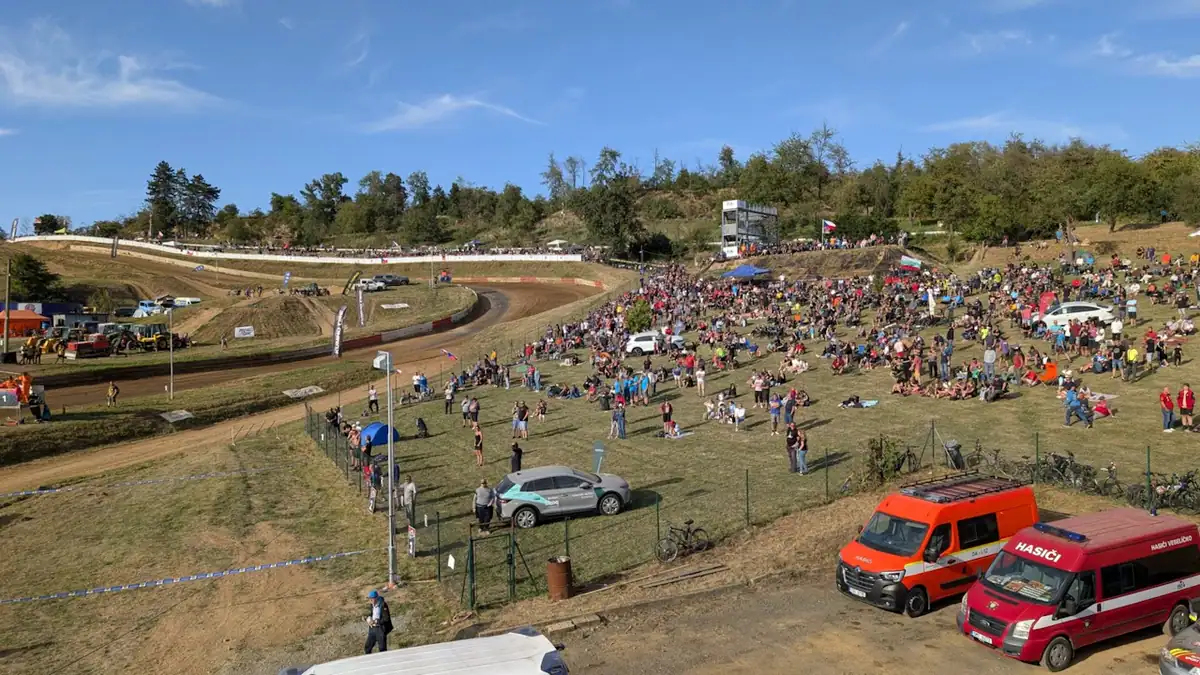

Khán đài vòng cung tự nhiên cho khán giả tầm nhìn rộng ra đường đua, nhưng kích thước và địa hình của nó, cộng với mức ồn cao của thể thao tốc độ, tạo ra một môi trường khắt khe đối với âm thanh chuyên nghiệp.
Để đáp ứng những điều kiện này, chuyên gia AV của Séc là MusicData đã thiết kế một hệ thống tăng âm mới dùng loa ngoài trời Ecler eCMP12, bộ quản lý loa kỹ thuật số Ecler ALMA24 và amply DSP dòng Ecler HADA Series. Mục tiêu: lời bình luận cuộc đua nghe rõ trên khắp các khu khán giả, với độ phủ nhất quán và căn chỉnh thời gian chính xác.
Thách thức: độ rõ lời trong một môi trường ngoài trời quy mô lớn, độ ồn cao
Tại một sự kiện autocross, hệ thống PA phải cạnh tranh với một môi trường âm học thay đổi liên tục, bị chi phối bởi các động cơ đua công suất lớn. Chỉ nâng mức áp suất âm thì không giải quyết được điều này. Lời bình luận phải nghe rõ trên khắp địa điểm mà không tạo ra sự chồng lấn quá mức giữa các vùng phủ hay âm thanh trễ nghe thấy được đối với những khán giả đứng giữa các phần khác nhau của hệ thống.
Hình học của CROSS Arena Přerov thêm một tầng phức tạp nữa: đường đua trải dài trên một khán đài vòng cung tự nhiên có độ chênh cao đáng kể, trong khi các khu khán giả trải quanh một đoạn lớn của đường đua.
Các yêu cầu chính của hệ thống:
Độ phủ âm nhất quán trên các khu khán giả
Độ rõ lời cao trong môi trường nhiều tiếng ồn
Căn chỉnh thời gian chính xác giữa các vùng loa cách xa nhau về địa lý
Vận hành ngoài trời tin cậy suốt mùa giải đua
Tám vùng âm thanh, mười bốn loa eCMP12

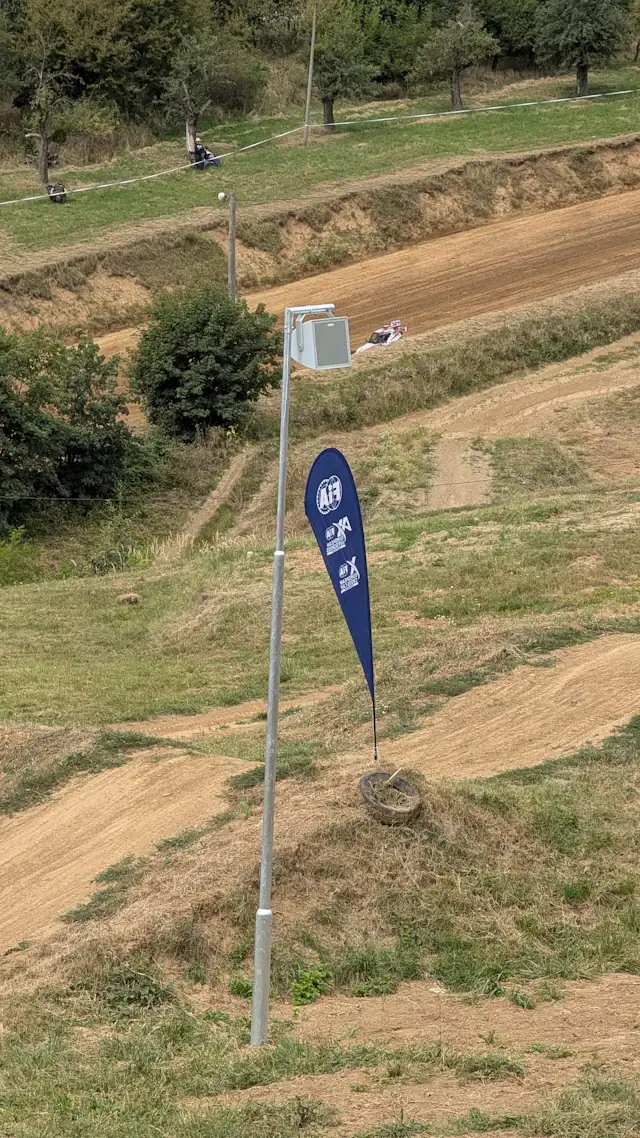

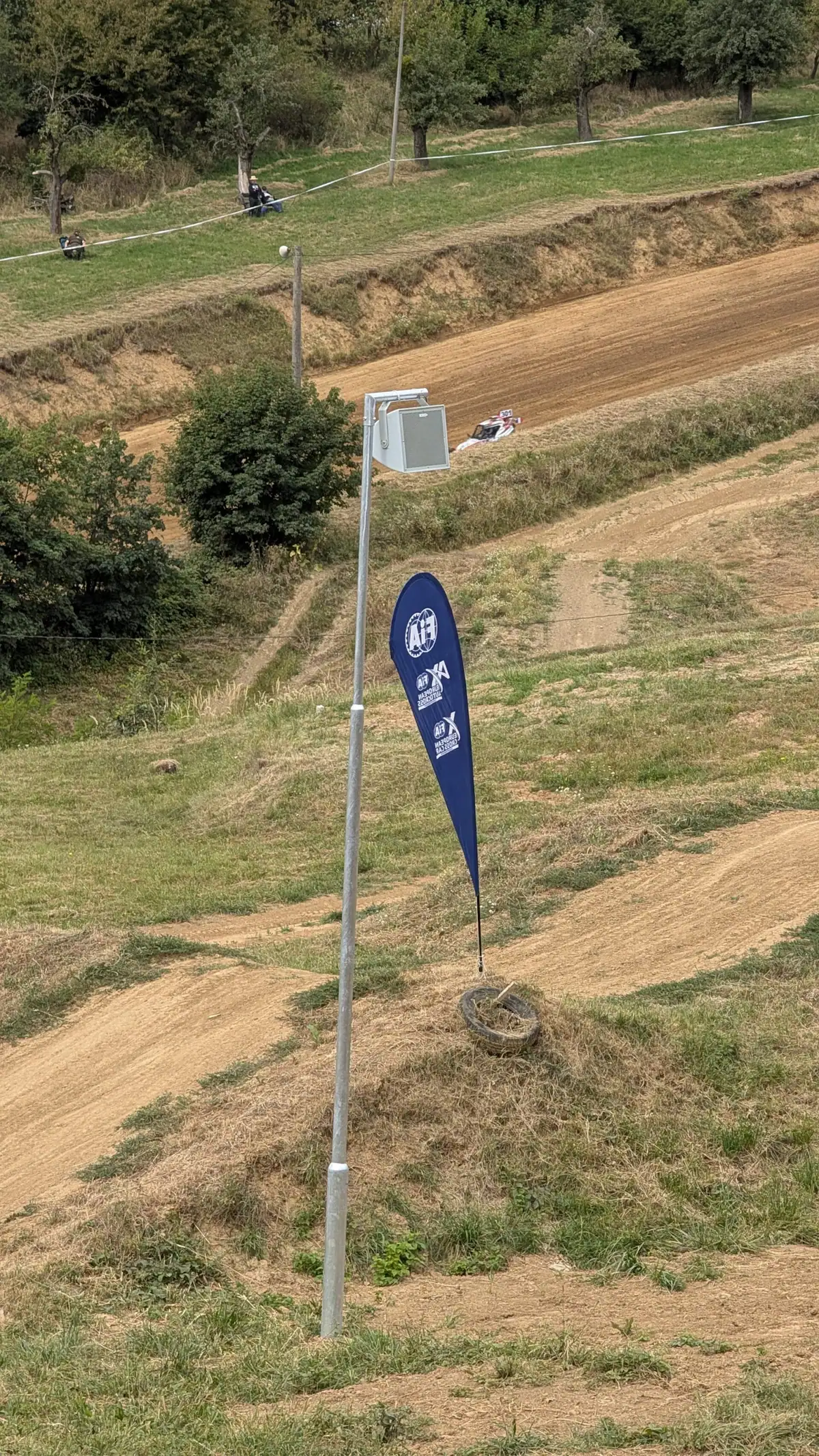

Hệ thống được chia thành tám vùng âm thanh độc lập, dùng mười bốn loa Ecler eCMP12 bố trí quanh đường đua. Thay vì coi địa điểm là một tuyến loa phân tán duy nhất, MusicData thiết kế các vùng được quản lý độc lập, nhờ đó có thể bù cho những khoảng cách khác nhau giữa loa và khu vực nghe.
Biến số quan trọng ở đây không phải là hệ thống dùng phân phối trở kháng thấp hay trở kháng cao, mà là thời điểm âm thanh từ mỗi loa tới khán giả. Ở một địa điểm quy mô như thế này, khán giả có thể nghe thấy nhiều hơn một loa từ những vị trí khác nhau; nếu không xử lý đúng, chênh lệch về thời gian truyền âm sẽ tạo ra âm thanh trễ nghe thấy được và làm giảm độ rõ lời.
Xử lý tín hiệu số được dùng để áp các mức delay cần thiết và căn chỉnh tám vùng. Kết quả là một hệ thống phân tán trong đó các vùng phủ khác nhau phối hợp với nhau, giúp lời bình luận vẫn rõ khi khán giả di chuyển quanh đường đua.

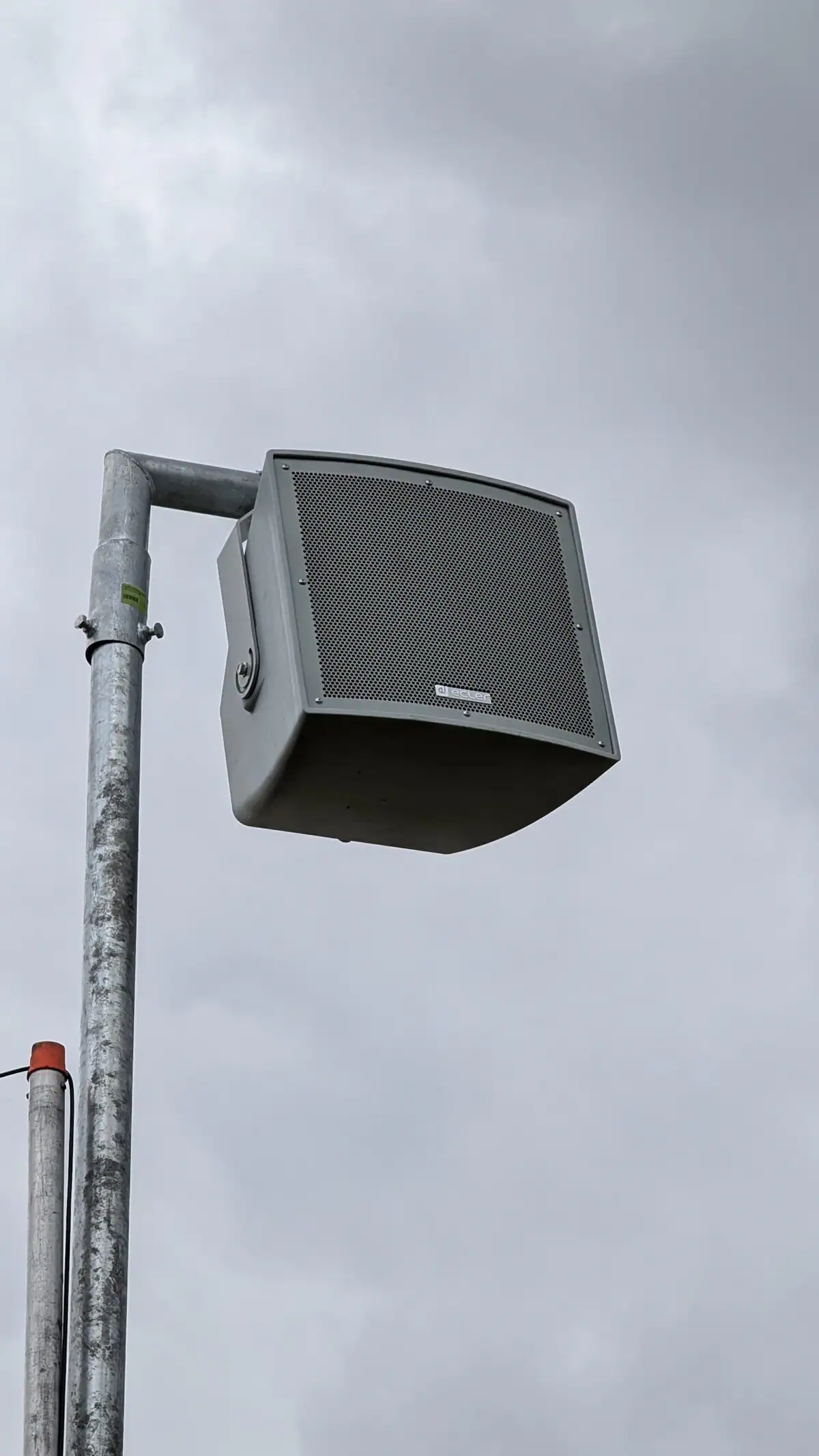

eCMP12: loa ngoài trời chế tạo cho các công trình lắp lộ thiên
Việc chọn loa phải tính đến điều kiện môi trường của địa điểm. Ecler eCMP12 là loa phóng nhạc (music projector) hai đường tiếng thiết kế để lắp ngoài trời, có vỏ đạt chuẩn IP56 cho các ứng dụng lộ thiên. Củ loa tần số thấp 12 inch và củ loa tần số cao đồng trục 1,7 inch của nó cho công suất 300 W RMS ở 8Ω.
Với SPL tối đa được công bố ở 125 dB liên tục và 131 dB đỉnh, eCMP12 có khoảng dự trữ đầu ra cần thiết cho những ứng dụng mà âm thanh phải nghe rõ trước tiếng ồn nền đáng kể. Biến áp 70/100 V và tùy chọn hoạt động ở 8Ω giúp người thiết kế hệ thống linh hoạt khi xác định kiến trúc khuếch đại và phân phối.

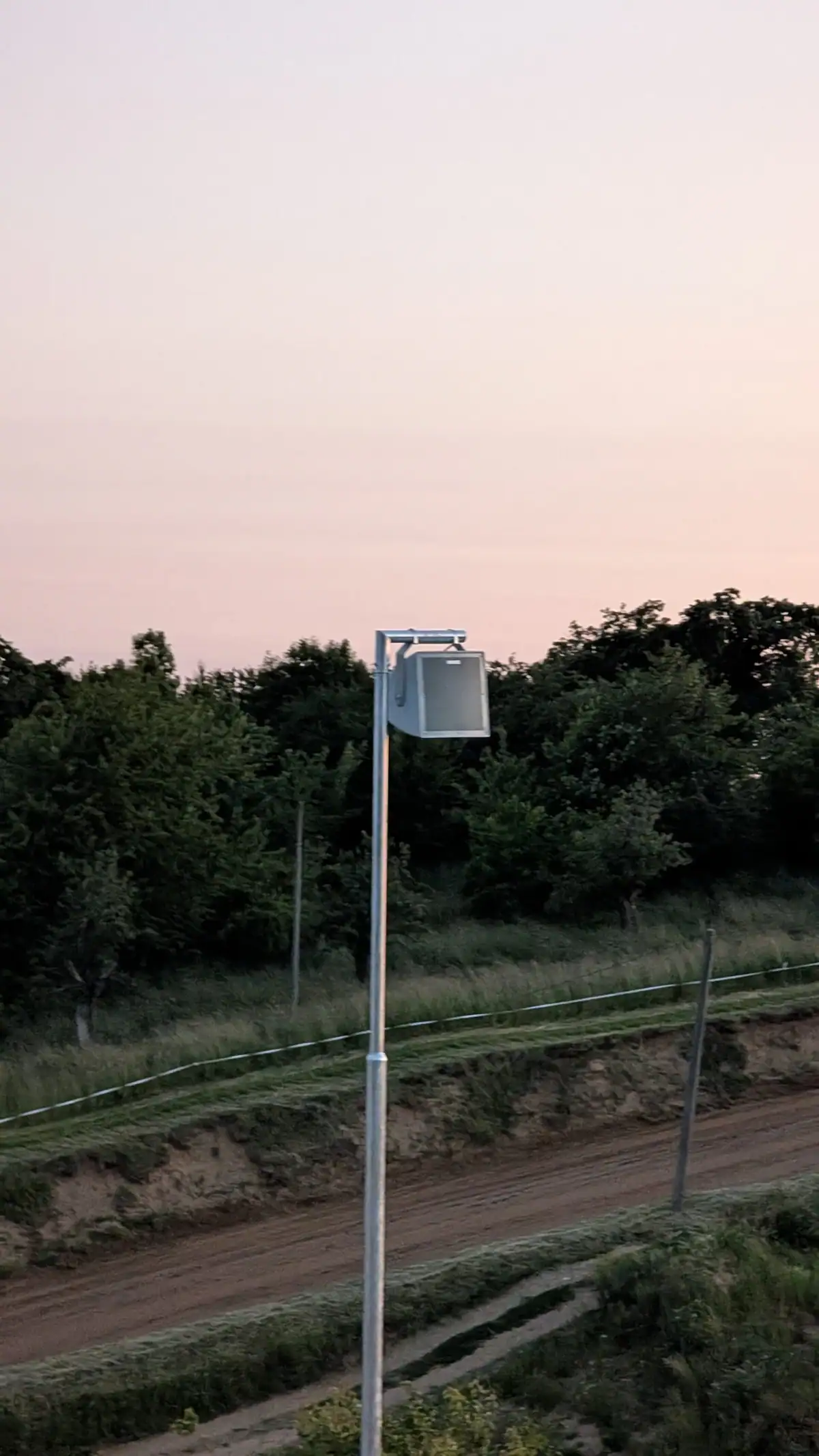

Mười bốn chiếc đã được triển khai trên tám vùng âm thanh tại CROSS Arena Přerov để phủ các khu khán giả khác nhau quanh đường đua.
DSP ở trung tâm của hệ thống
Độ chính xác của xử lý là trọng tâm của dự án. Hệ thống kết hợp bộ quản lý loa kỹ thuật số Ecler ALMA24 với các amply DSP nối mạng dòng Ecler HADA Series.
ALMA24 có 2 ngõ vào và 4 ngõ ra âm thanh với xử lý DSP 24-bit/48 kHz, gồm cân bằng tần số, lọc phân tần, xử lý dynamics, cùng delay ngõ vào và ngõ ra điều chỉnh được. HADA Series bổ sung phần khuếch đại với DSP tích hợp và cấu hình qua mạng, bao quát định tuyến tín hiệu, cân bằng tần số, dynamics và quản lý delay.
Kết hợp hai lớp xử lý này cho phép MusicData điều chỉnh hệ thống theo mặt bằng thực tế của trường đua và áp các hiệu chỉnh thời gian cần thiết giữa những vùng loa cách xa nhau, điều cốt lõi để duy trì độ rõ lời trên khoảng cách dài.
Mở rộng độ phủ tới khu paddock
Các khu khán giả chính không phải là không gian duy nhất cần âm thanh. Khu paddock và khu dịch vụ kỹ thuật nằm cách đường đua chính khoảng 200 mét, khiến việc kết nối bằng cáp thông thường không khả thi.
MusicData đã triển khai một đường truyền âm thanh không dây để đưa tín hiệu chương trình tới paddock, nhờ đó thợ máy, tay đua và các đội đua nhận được cùng lời bình luận và thông tin sự kiện như khán giả quanh đường đua. Theo đơn vị tích hợp hệ thống, đường truyền không dây hoạt động không gián đoạn suốt sự kiện; đây là lời thuật của chính đơn vị tích hợp và chưa được Ecler kiểm chứng độc lập.
Kết quả: trải nghiệm nghe liền mạch trên một đường đua khắt khe
Tại một địa điểm thể thao tốc độ, âm thanh chuyên nghiệp vận hành như một phần của hạ tầng điều hành sự kiện, không chỉ là âm thanh nền. Lời bình luận, kết quả và thông tin an toàn cần đến được với khán giả một cách rõ ràng bất chấp tiếng ồn môi trường cao, khoảng cách dài và điều kiện ngoài trời.
Tại CROSS Arena Přerov, sự kết hợp giữa loa ngoài trời Ecler eCMP12, bộ xử lý ALMA24 và phần khuếch đại DSP dòng HADA Series đã cho phép MusicData xây dựng một hệ thống tám vùng thiết kế xoay quanh các đặc điểm âm học và địa lý của đường đua. Mười bốn loa phân bố quanh địa điểm tạo ra độ phủ cần thiết, còn việc căn chỉnh thời gian bằng DSP hỗ trợ một trải nghiệm nghe liền mạch trên các khu khán giả khác nhau.
Sự kiện khép lại bằng lễ vinh danh người chiến thắng truyền thống, kết thúc với quốc ca Tây Ban Nha, được phát qua chính hệ thống Ecler đã truyền tải lời bình luận cả ngày, một chi tiết phù hợp nếu xét tới gốc gác Barcelona của nhà sản xuất.
Câu hỏi thường gặp
Ecler dùng loa nào cho các địa điểm thể thao tốc độ ngoài trời?
Tại CROSS Arena Přerov, MusicData đã lắp mười bốn chiếc Ecler eCMP12, một loa phóng nhạc (music projector) ngoài trời hai đường tiếng có vỏ đạt chuẩn IP56 và công suất 300 W RMS ở 8Ω, trên tám vùng âm thanh độc lập.
Có bao nhiêu vùng âm thanh phủ CROSS Arena Přerov?
Địa điểm được phủ bởi tám vùng âm thanh độc lập, cho phép đơn vị tích hợp hệ thống bù cho những khoảng cách khác nhau giữa loa và các khu khán giả.
Thiết bị DSP nào quản lý hệ thống?
Một bộ quản lý loa kỹ thuật số Ecler ALMA24 (2 ngõ vào, 4 ngõ ra, xử lý 24-bit/48 kHz) phối hợp với các amply DSP nối mạng dòng Ecler HADA Series để xử lý cân bằng tần số, dynamics và căn chỉnh delay giữa các vùng.
Khu paddock được phủ âm như thế nào, khi nằm xa đường đua chính?
Paddock nằm cách đường đua chính khoảng 200 mét. MusicData đã dùng một đường truyền âm thanh không dây để đưa tín hiệu chương trình tới đó thay vì kết nối bằng cáp.
